Chống Áp Lực Thủy Tĩnh Vách Tầng Hầm Bằng Vỉ Nhựa 333×333

Chống thấm tầng hầm là một hạng mục có yêu cầu kỹ thuật phức tạp trong đó xử lý dược áp lực thủy tĩnh vào vách ngăn tàng hầm giữ vai trò quan trọng hàng đầu. Áp lực thủy tĩnh từ nước ngầm là một trong những nguyên nhân chính gây ra hư hỏng, nứt vỡ kết cấu và thấm dột cho tầng hầm. chính vì thế các giải pháp xử lý thấm dột cho tầng hầm không thể thiếu được việc xử lý triệt để áp lực từ nước ngầm tác động vào vách tường tầng hầm.

Trong khuôn khổ bài viết này bộ phận kỹ thuật của công ty Phú Sơn xin trình bày phương án sử dụng vỉ nhựa 333×333 kết hợp màng lọc là vải địa  để xử lý vấn đề nước ngầm tác động và tường tầng hầm hiệu quả. Nếu cần cung cấp vật liệu chính hàng, tư vấn chuyên sâu về giải pháp thi công hãy liên hệ ngay với chúng tôi qua hotline/zalo: 0986.126.825 để được hỗ trợ nhanh chóng.

Tổng quan về áp lực thủy tĩnh lên vách tường hầm (Retaining Wall)

Áp lực thủy tĩnh (Hydrostatic pressure) là một trong những dạng tải trọng diễn biến phức tạp và mang tính phá hoại ngầm nguy hiểm nhất đối với các kết cấu tường chắn đất (Retaining wall) của tầng hầm.

Cơ chế hình thành áp lực thủy tĩnh

Trong quá trình thi công lấp đất (backfill) để hoàn thiện mặt ngoài vách hầm, lượng nước mưa thẩm thấu từ bề mặt, nước tưới cảnh quan hoặc mạch nước ngầm tự nhiên sẽ di chuyển và tích tụ tại lớp đất nằm sát vách bê tông. Nếu công trình không được bố trí hệ thống tiêu thoát nước vách đứng chuẩn kỹ thuật, lượng nước này sẽ bị ứ đọng, dâng cao dần và tạo thành một cột nước ngầm bọc quanh móng.

Theo nguyên lý cơ học lưu chất, cột nước tích tụ này sẽ sinh ra một lực đẩy ngang tác dụng trực tiếp lên toàn bộ bề mặt vách hầm theo công thức $P = \gamma \cdot h$ (trong đó $\gamma$ là trọng lượng riêng của nước và $h$ là chiều cao cột nước). Chiều sâu của tầng hầm càng lớn, áp lực thủy tĩnh dồn lên chân tường chắn càng mạnh, tạo ra sức ép cực lớn đe dọa trực tiếp đến sự an toàn của kết cấu.

Hậu quả kỹ thuật đối với kết cấu ngầm

Việc không có biện pháp giải tỏa và triệt tiêu áp lực thủy tĩnh ngay từ giai đoạn thi công phần ngầm sẽ dẫn đến những hư hỏng dây chuyền, đòi hỏi chi phí bảo trì và sửa chữa cực kỳ tốn kém khi công trình đã đưa vào vận hành:

• Phá hủy màng chống thấm mặt ngoài: Dưới áp lực ép liên tục của cột nước tĩnh, kết hợp với các tạp chất hóa học có tính ăn mòn trong đất, lớp màng chống thấm (dù là màng khò nhiệt, HDPE hay hóa chất quét lỏng) sẽ chịu sức căng lớn, nhanh chóng bị lão hóa, phồng rộp và bóc tách khỏi bề mặt bê tông.
• Gây ứng suất uốn làm nứt kết cấu bê tông: Tường hầm vốn đã phải chịu áp lực ngang rất lớn từ khối đất đầm nén (Earth pressure). Khi tải trọng nước cộng gộp vào, tổng lực đẩy ngang có nguy cơ vượt qua giới hạn khả năng chịu lực thiết kế ban đầu. Điều này sinh ra ứng suất uốn phụ thêm, trực tiếp xé rách kết cấu và tạo ra các vết nứt vi mô trên vách hầm.
• Thấm dột, ăn mòn cốt thép và hư hại hệ thống cơ điện (MEP): Thông qua sự vô hiệu hóa của màng chống thấm và hệ thống vết nứt, nước ngầm dễ dàng xâm nhập vào không gian bên trong tầng hầm. Tình trạng này gây rỉ sét cốt thép chịu lực, làm ẩm mốc kết cấu bề mặt và đe dọa trực tiếp đến an toàn vận hành của các tủ điện, phòng bơm, hệ thống PCCC thường được đặt tại các hầm sâu.

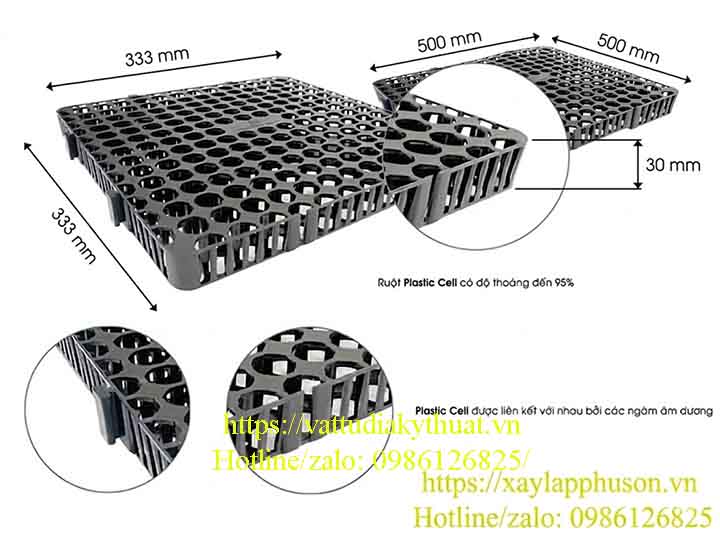

Tại sao vỉ thoát nước 333x333x30mm là vật tư tối ưu cho vách đứng?

Để triệt tiêu hoàn toàn áp lực thủy tĩnh, nguyên lý cơ học cốt lõi là phải tạo ra một “kênh dẫn dòng” (drainage channel) nhằm cắt đứt hướng di chuyển của nước trước khi chúng tiếp xúc trực tiếp với bề mặt bê tông. Trong kiến trúc cảnh quan và thi công tầng hầm hiện đại, việc sử dụng vật tư địa kỹ thuật chuyên dụng để ốp mặt ngoài đang là tiêu chuẩn thiết kế bắt buộc nhờ 3 đặc tính cơ lý ưu việt:

• Tạo không gian đệm hoàn hảo (Hệ số rỗng thể tích > 90%):

Với thiết kế mạng lưới tổ ong đa chiều, lớp vật liệu này tạo ra một khoảng không gian lưu thủy rỗng dày đúng 3cm (30mm) áp sát vào lớp màng chống thấm. Khi mạch nước ngầm đổ dồn về phía vách hầm, thay vì nén trực tiếp vào kết cấu bê tông, chúng sẽ lọt vào khoảng rỗng này và bị trọng lực kéo chảy tuột xuống hệ thống ống thu nước đục lỗ (perforated pipe) được bố trí dọc theo chân móng.

• Cường độ chịu nén tĩnh ngang cực cao:

Khác với thi công lót sàn mặt bằng, vật liệu ốp vách tường chắn (retaining wall) phải hứng chịu sức ép ngang khổng lồ và liên tục từ khối đất lấp lại (backfill) và hệ thống máy đầm nén. Nhờ kết cấu dẻo dai từ nhựa PP/HDPE, các ngàm chéo của tấm vỉ không bị dập vỡ hay bẹp lún, đảm bảo kênh thoát nước luôn duy trì được thể tích. Để đáp ứng hồ sơ nghiệm thu KCS khắt khe của các dự án lớn, các kỹ sư có thể tham khảo chi tiết bảng thông số kỹ thuật vỉ nhựa thoát nước 333×333 với các biên bản thí nghiệm lực kháng vỡ đạt ngưỡng > 80 tấn/m².

• Tối ưu thao tác lắp ghép trên phương thẳng đứng:

Việc ốp một mảng vật liệu lớn trên bề mặt vách đứng luôn gặp khó khăn về trọng lực (vật tư dễ bị xệ, bung ngàm khóa). Trong trường hợp này, quy cách vỉ nhựa thoát nước 333x333x30mm thể hiện sự phù hợp tuyệt đối do trọng lượng mỗi module rất nhẹ. Công nhân dễ dàng sập ngàm âm dương thành các dải liên kết chặt chẽ và ghim treo lên tường một cách nhanh chóng mà không làm xô lệch hoặc rách lớp màng chống thấm bên trong.

Bảng tóm tắt chỉ tiêu cơ lý (Phục vụ trình duyệt vật tư dự án):

Chỉ tiêu phân tích (Test Item)	Đơn vị tính (Unit)	Thông số kỹ thuật (Specification)
Kích thước tiêu chuẩn (L x W x H)	mm	333 x 333 x 30
Cường độ chịu lực nén ngang (Compressive Strength)	tấn/m²	> 80
Hệ số rỗng bề mặt (Surface Void)	%	> 65
Hệ số rỗng thể tích (Internal Void)	%	> 90
Tỷ suất dòng chảy (Flow Rate)	l/m.s	~ 16.5
Chất liệu sản xuất	–	Nhựa PP/HDPE nguyên sinh

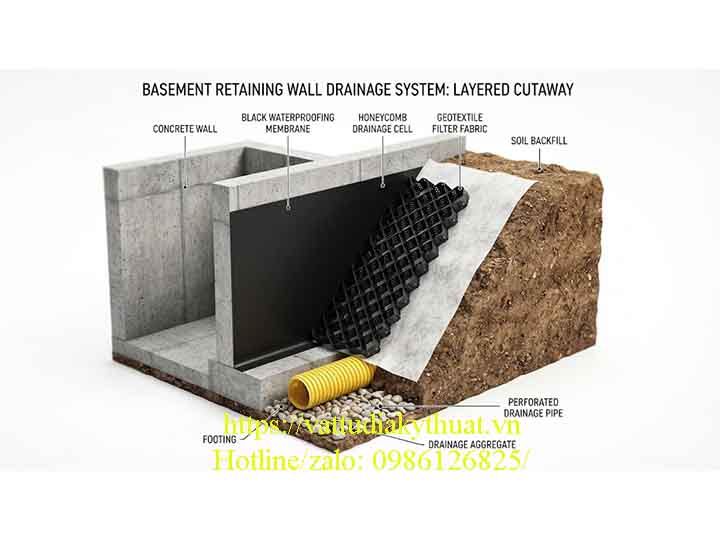

Cấu tạo các lớp cắt ngang của hệ thống thoát nước vách hầm

Để giải pháp chống áp lực thủy tĩnh phát huy tối đa hiệu quả, hệ thống tiêu thoát nước mặt đứng của tường chắn (retaining wall) yêu cầu sự phối hợp đồng bộ và tuân thủ nghiêm ngặt thứ tự các lớp vật liệu địa kỹ thuật.

Dưới đây là cấu tạo chi tiết mặt cắt ngang của một hệ thống tiêu chuẩn, được trình bày theo thứ tự kết cấu từ trong ra ngoài (từ phía vách tầng hầm hướng ra nền đất san lấp):

1. Vách bê tông cốt thép tầng hầm: Khối kết cấu chịu lực chính của toàn bộ công trình ngầm. Bề mặt bê tông mặt ngoài yêu cầu phải được mài nhẵn, xử lý triệt để các vết rỗ tổ ong, cắt bỏ thép thừa gồ ghề để tránh làm thủng rách các lớp màng bảo vệ phía sau.
2. Lớp màng chống thấm mặt ngoài (Waterproofing Layer): Rào chắn cốt lõi ngăn chặn hơi ẩm và nước xâm nhập trực tiếp vào kết cấu bê tông. Tùy thuộc vào chỉ định thiết kế, lớp bảo vệ này có thể là màng khò nóng bitum, màng dính lạnh HDPE, màng lỏng Polyurethane hoặc màng gốc xi măng polyme. Hạng mục này bắt buộc phải được nghiệm thu độ bám dính trước khi ốp các vật liệu khác lên trên.
3. Lớp không gian đệm tiêu thủy (Drainage Core): Đây là phân lớp giải phóng áp lực tĩnh, nơi lớp vỉ thoát nước 333x333x30mm được ốp trực tiếp lên bề mặt màng chống thấm. Theo đúng kỹ thuật, mặt ngàm có các lỗ rỗng sẽ được úp vào phía trong vách tường, trong khi mặt phẳng định hình quay ra phía ngoài. Chức năng của lớp lõi này là duy trì khe hở rỗng 3cm xuyên suốt từ đỉnh xuống đáy hầm, thu gom toàn bộ lượng nước ngầm thẩm thấu và dẫn dòng chảy tuột xuống hệ thống ống móng đục lỗ (perforated pipe) dưới đáy tường chắn.
4. Lớp màng lọc phân cách (Vải địa kỹ thuật không dệt): Đóng vai trò là màng lọc sinh học bảo vệ lớp tiêu thủy. Vải địa kỹ thuật sẽ được trải căng và trùm kín toàn bộ mặt ngoài của hệ thống vỉ nhựa. Lớp màng này cho phép nước dễ dàng đi qua nhưng giữ lại 100% các hạt bùn sét, hạt cát mịn và tạp chất từ khối đất bên ngoài, ngăn ngừa tuyệt đối nguy cơ bùn lấp đầy làm tắc nghẽn các rãnh tổ ong của tấm vỉ.
5. Lớp đất lấp đầm nén hoàn trả mặt bằng (Backfill): Lớp vật liệu ngoài cùng (thường là đất tự nhiên hoặc cát đen đầm chặt) dùng để lấp đầy hố móng. Nhờ có sự bảo vệ của tấm vỉ nhựa chịu lực > 80 tấn/m², lực chấn động cơ học từ các thiết bị đầm nén lu lèn mặt đất sẽ được phân tán đều, không gây ứng suất chọc thủng hay làm hư hại đến màng chống thấm mỏng manh bên trong.

Biện pháp thi công ốp vỉ nhựa thoát nước lên vách tường hầm

Thi công ốp vật tư địa kỹ thuật trên mặt phẳng đứng (vertical application) đòi hỏi các kỹ thuật cố định khắt khe hơn so với lót sàn mặt bằng. Mục tiêu cốt lõi của biện pháp thi công này là ghim giữ chắc chắn mảng vỉ nhựa trọng lượng lớn mà không làm thủng rách hay suy giảm tuổi thọ của lớp màng chống thấm mặt ngoài.

Dưới đây là quy trình 4 bước thi công chuẩn dự án:

Bước 1: Xử lý bề mặt và nghiệm thu lớp chống thấm

Trước khi tiến hành ốp vật tư thoát nước, bề mặt vách hầm bê tông cốt thép phải được vệ sinh sạch sẽ, loại bỏ hoàn toàn mạt vữa, xỉ hàn hay các vật sắc nhọn có nguy cơ đâm chọc.

• Kỹ thuật viên tiến hành thi công lớp màng chống thấm (quét Sika, dán màng khò hoặc màng tự dính HDPE) theo đúng thiết kế.
• Lưu ý quan trọng: Bắt buộc phải hoàn tất công tác nghiệm thu KCS màng chống thấm (kiểm tra độ bám dính, độ liền mạch) trước khi chuyển sang công đoạn ốp vỉ.

Bước 2: Bố trí hệ thống thu nước dưới chân móng

Vỉ nhựa chỉ làm nhiệm vụ “dẫn dòng”, do đó tại dưới cùng của đáy hầm (chân móng tường chắn) phải có hệ thống thu gom nước.

• Lắp đặt các tuyến ống nhựa đục lỗ (perforated pipe) hoặc ống ruột gà thu nước, bao bọc cẩn thận bằng một lớp vải địa kỹ thuật không dệt để lọc bùn.
• Hệ thống ống này phải được tạo độ dốc tiêu chuẩn hướng thẳng về các hố ga thu nước tự động hoặc hệ thống bơm chìm của công trình.

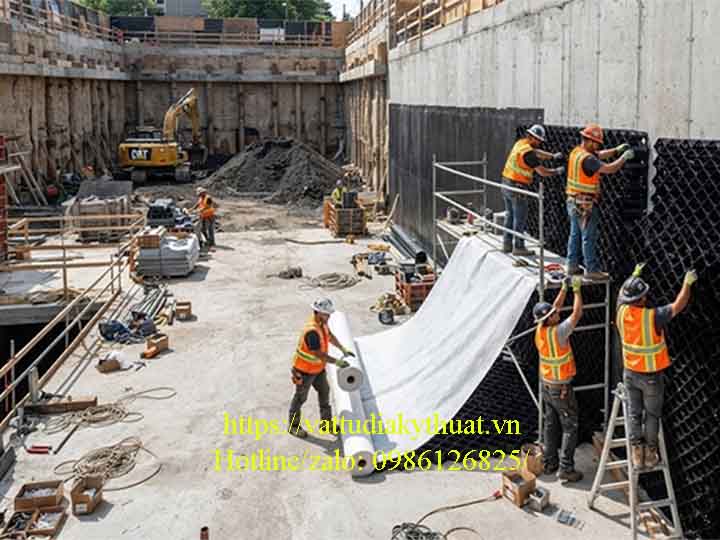

Bước 3: Lắp ghép và cố định hệ thống vỉ thoát nước mặt đứng

Do giới hạn về trọng lực, việc thi công mặt vách nên được tiến hành từ dưới chân móng lên dần tới đỉnh vách hầm.

• Thao tác ghép vỉ: Kéo sập các ngàm khóa âm dương để liên kết nhiều tấm vỉ 333x333x30mm lại với nhau thành các dải dài. Bề mặt có rãnh lỗ (phần tổ ong) úp trực tiếp vào lớp chống thấm, mặt phẳng quay ra ngoài để đón vải địa.
• Kỹ thuật cố định (Neo giữ): Tuyệt đối hạn chế việc dùng đinh thép đóng trực tiếp xuyên qua lớp chống thấm (sẽ tạo ra mao dẫn rò rỉ nước). Biện pháp kỹ thuật tối ưu là sử dụng keo dán xây dựng chuyên dụng (như Titebond hoặc keo gốc Bitum) kết hợp băng dính cường lực hai mặt để đính tạm thời tấm vỉ vào vách. Tại các vị trí mép trên cùng của vách hầm, nếu bắt buộc phải dùng vít nở để ghim giữ khối lượng lớn vỉ nhựa, vị trí lỗ khoan vít đó phải được bơm bù keo chống thấm PU chuyên dụng.

Bước 4: Trải màng lọc vải địa kỹ thuật và lấp đất (Backfill)

Ngay sau khi hệ thống vỉ đã được ghim chặt lên vách, tiến hành phủ lớp màng lọc bảo vệ.

• Trải vải địa: Cắt các dải vải địa kỹ thuật không dệt thả từ đỉnh vách hầm xuống tận chân móng, bao phủ toàn bộ mặt ngoài của vỉ nhựa.
• Ghép mí và neo vải: Các dải vải địa phải được trải chồng mí (overlap) lên nhau tối thiểu từ 15cm – 20cm. Dùng keo dán dính chặt mép vải vào vỉ nhựa để lớp màng không bị xô lệch, gấp nếp.
• Lấp đất hoàn trả (Backfill): Tiến hành đổ đất san lấp hố móng thành từng lớp mỏng (khoảng 30cm/lớp) và lu lèn cẩn thận. Lớp đất lấp lúc này sẽ tạo ra một áp lực ngang tự nhiên ép chặt toàn bộ hệ thống vỉ nhựa và vải địa kỹ thuật dính chặt vào vách hầm, cấu thành một hệ thống bảo vệ kiên cố vĩnh cửu.

Năng lực cung ứng vật tư dự án cho nhà thầu

hi công tường chắn đất (retaining wall) cho các tầng hầm sâu là hạng mục ngầm vĩnh cửu, tuyệt đối không cho phép sai số về chất lượng vật tư. Bởi lẽ, chi phí để đào xới và xử lý sự cố thấm dột khi công trình đã hoàn thiện là vô cùng lớn. Hiểu được tính chất nghiêm ngặt đó, Xây lắp Phú Sơn tự hào là đối tác chiến lược, cung cấp chuỗi vật tư địa kỹ thuật đạt chuẩn cho hàng loạt dự án hạ tầng lớn.

• Sẵn sàng vật tư khối lượng lớn, chuẩn kỹ thuật: Kho bãi của chúng tôi luôn duy trì trữ lượng lớn vỉ thoát nước kích thước 333x333x30mm được đúc ép từ nhựa nguyên sinh. Sản phẩm cam kết vượt qua các bài test lực kháng nén ngang (>80 tấn/m²), hoàn toàn không bị giòn gãy hay biến dạng dưới áp lực đầm nén của máy móc cơ giới.
• Minh bạch hồ sơ KCS, hỗ trợ nghiệm thu nhanh chóng: Mọi lô hàng xuất kho đều đi kèm bộ hồ sơ pháp lý hoàn chỉnh bao gồm: Hóa đơn GTGT (VAT) điện tử, Chứng chỉ xuất xưởng (CQ) và kết quả thí nghiệm cơ lý vật liệu. Điều này giúp nhà thầu dễ dàng hoàn thiện hồ sơ nghiệm thu đầu vào với Ban quản lý dự án.
• Mạng lưới Logistics linh hoạt, tối ưu cước phí: Sở hữu đội xe đa dạng tải trọng, chúng tôi liên tục tổ chức các tuyến vận tải bao xe và ghép chuyến từ tổng kho Hà Nội đi Thanh Hóa và toàn bộ các tỉnh thành khu vực miền Bắc, Bắc Trung Bộ, cam kết đưa vật tư đến tận chân hố móng đúng tiến độ.
• Giải pháp dự toán vật tư đồng bộ (Combo): Trong một dự án tổng thể, ngoài vách hầm, nhà thầu thường phải đảm nhận thêm các hạng mục cảnh quan mặt đất. Để tối ưu chi phí nhập hàng, quý đối tác có thể tham khảo trực tiếp báo giá vỉ nhựa thoát nước trồng cây mới nhất 2026. Bảng giá cung cấp chi tiết trọn bộ hệ thống tiêu thủy cảnh quan (màng chống thấm khò nóng/HDPE, vỉ nhựa, màng lọc vải địa kỹ thuật…), giúp bộ phận vật tư dễ dàng kiểm soát ngân sách tổng thể.

💡 HỖ TRỢ DỰ ÁN 24/7: Quý nhà thầu cần nhận mẫu vật tư thực tế, kiểm tra hồ sơ thí nghiệm hoặc báo giá bóc tách khối lượng cho hạng mục thoát nước vách hầm, vui lòng liên hệ trực tiếp:

CÔNG TY TNHH ĐẦU TƯ XÂY LẮP PHÚ SƠN

• Địa chỉ/Kho hàng: Số 11 Ngõ 488 và Số 208 Đường Ngọc Hồi – TT Văn Điển – Thanh Trì – Hà Nội
• Hotline/Zalo (Phòng Dự án): 0986.126.825
• Email: phuson2015@gmail.com | Website: https://vattudiakythuat.vn/

Các câu hỏi thường gặp (FAQ) về biện pháp thoát nước vách hầm

Câu hỏi 1; Vỉ nhựa thoát nước có thể thay thế hoàn toàn cho lớp màng chống thấm vách hầm được không?

Trả lời: Tuyệt đối không. Vỉ thoát nước 333x333x30mm và màng chống thấm đảm nhiệm hai chức năng hoàn toàn khác biệt nhưng tương hỗ cho nhau. Vỉ nhựa có tác dụng “giảm áp và dẫn dòng” (cắt đứt áp lực thủy tĩnh và dẫn nước xuống đáy). Trong khi đó, màng chống thấm (như HDPE, màng khò nhiệt, Sika lỏng) có nhiệm vụ “ngăn ẩm tuyệt đối”, không cho hơi nước xâm nhập vào khối bê tông. Một hệ thống vách hầm tiêu chuẩn bắt buộc phải thi công kết hợp cả hai lớp vật liệu này.

Câu hỏi 2: Tại sao phải sử dụng loại vỉ thoát nước có cường độ chịu nén lên tới >80 tấn/m² cho mặt phẳng đứng?

Trả lời: Nhiều người lầm tưởng ốp vách đứng thì không chịu lực như lót sàn. Thực tế, khi thi công hoàn trả mặt bằng (backfill), khối đất lấp bên ngoài sẽ sinh ra áp lực ngang rất lớn (Earth pressure), cộng hưởng với lực chấn động từ các thiết bị đầm nén cơ giới. Nếu sử dụng loại vỉ kém chất lượng, lực ép này sẽ làm bẹp rúm các rãnh tổ ong, triệt tiêu không gian thoát nước 30mm. Cường độ >80 tấn/m² đảm bảo vỉ giữ nguyên hình dáng và hệ số rỗng dưới mọi tác động cơ học.

Câu hỏi 3:  Có thể bỏ qua lớp vải địa kỹ thuật khi lấp đất được không?

Trả lời: Không thể bỏ qua. Nếu không có màng lọc vải địa kỹ thuật không dệt bọc bên ngoài, các hạt bùn sét và cát mịn từ lớp đất lấp sẽ theo nước xâm nhập thẳng vào các rãnh của tấm vỉ. Chỉ sau một vài mùa mưa, toàn bộ hệ thống vỉ nhựa và đường ống thu nước dưới đáy móng sẽ bị bùn đất lấp đầy, dẫn đến tắc nghẽn vĩnh viễn và làm mất hoàn toàn tác dụng giải tỏa áp lực thủy tĩnh.

Câu hỏi 4; Dùng đinh thép bắn trực tiếp tấm vỉ vào vách bê tông có ảnh hưởng gì không?

Trả lời: Đóng đinh thép xuyên qua vỉ nhựa vào vách tường là thao tác sai kỹ thuật nghiêm trọng. Việc này sẽ chọc thủng lớp màng chống thấm đã nghiệm thu trước đó, tạo ra hàng loạt các lỗ hổng mao dẫn khiến nước ngầm dễ dàng ngấm ngược vào trong tầng hầm. Biện pháp chuẩn là sử dụng keo dán chuyên dụng (gốc bitum/PU) hoặc băng keo cường lực. Nếu bắt buộc phải dùng đinh/vít tại các điểm neo trên cùng, vị trí đó phải được bơm bù keo chống thấm PU chuyên dụng.
