Nâng cao chất lượng xây dựng và vận hành các công trình giao thông với chi phí tối ưu là yêu cầu bắt buộc đối với phát triển hạ tầng. Để làm được điều đó áp dụng các công nghệ tiên tiến vào quá trình xây dựng công trình là rất quan trọng. Lưới địa kỹ thuật cốt sợi thủy tinh 100/100kN/m là một công nghệ quan trọng trong xây dựng, nâng cấp và duy tu các công trình đường cao tốc, đường quốc lộ.
Trong khuôn khổ bài viết này công ty Phú Sơn xin trình bày các vấn đề quan trọng về sản phẩm lưới địa cốt sợi thủy tinh 100kN/m. Những vấn đề cốt lõi của vạt liệu này có thể hỗ trợ để các chủ đầu tư, kyxsw thiết kế, nhà thầu có nhiều các giải pháp lựa chọn công nghệ tối ưu để xây dựng công trình hiệu quả, tiết kiệm chi phí. Để nhận thêm thông tin về các laoij vạt tư địa kỹ thuật chuyên dụng khác hãy liên hệ với chúng tôi qua hotline/zalo: 0986.126.825 để được hỗ trợ nhanh nhát.

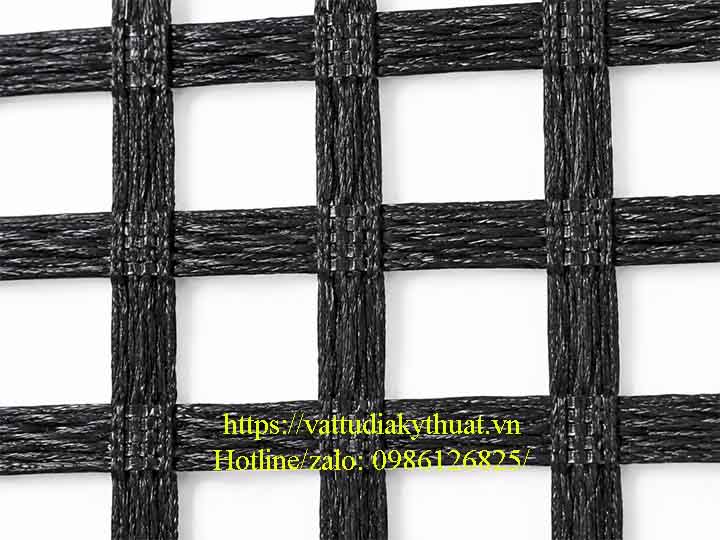

Lưới cốt sợi thủy tinh 100/100 kN/m là gì? Sự khác biệt cốt lõi
Khi đọc bản vẽ và thuyết minh kỹ thuật, thông số 100/100 kN/m chính là “chìa khóa” định đoạt khả năng chịu tải của hệ thống gia cường. Đây không phải là một danh xưng thương mại, mà là chỉ số đo lường giới hạn đứt gãy vật lý khắt khe nhất:
- Cường độ kéo đứt phương dọc (Machine Direction – MD): Đạt mức tối thiểu 100 kilo-Newton trên mỗi mét bề rộng cuộn.
- Cường độ kéo đứt phương ngang (Cross Machine Direction – CMD): Đạt mức tối thiểu 100 kN/m.
Sự cân bằng 100/100 này tạo ra một màng lưới kháng lực đẳng hướng tuyệt đối, sẵn sàng tiếp nhận và phân tán lực xé từ bất kỳ hướng nào tác động xuống mặt đường.
Sự khác biệt cốt lõi so với dòng vật liệu phổ thông
Nhiều kỹ sư giám sát nhầm tưởng loại 100/100 chỉ đơn thuần là “dày hơn” loại 50/50. Trên thực tế, sự khác biệt nằm ở cấu trúc vi mô và năng lực giải quyết các điểm mù cơ học:
- Mật độ bó sợi (Roving density) cực cao: Để đạt được lực kháng xé lên tới 100 kN/m, vật liệu này được dệt từ các bó sợi thủy tinh nguyên sinh có đường kính lớn hơn, số lượng sợi xoắn trong một bó nhiều hơn và mật độ đan xen dày đặc hơn rất nhiều.
- Khả năng triệt tiêu ứng suất cắt (Shear force): Hãy hình dung trên đường cao tốc, khi một chiếc xe container nặng hàng chục tấn phanh gấp ở dải tốc độ 100 km/h, nó tạo ra một lực xé ngang (ứng suất cắt) khổng lồ cày nát mặt đường. Lưới 50/50 sẽ đứng trước nguy cơ đứt gãy tức thì. Ngược lại, lưới 100/100 với cấu trúc phức hợp vững chắc đóng vai trò như một “bộ áo giáp cơ học”, hấp thụ trọn vẹn lực hãm phanh này, khóa chặt chuyển động của cốt liệu đá dăm và giữ cho lớp bê tông nhựa không bị xô lệch hay hằn lún vệt bánh xe.
Bảng thông số kỹ thuật (Specs) tiêu chuẩn ASTM
- Bảng thông số kỹ thuật chuẩn ASTM (Test Methods)
Đối với các dự án hạ tầng giao thông cấp I hoặc cấp Đặc biệt, việc nghiệm thu vật liệu không có chỗ cho sự sai số. Mọi chỉ tiêu cơ lý của màng lưới phải được chứng minh bằng các kết quả thí nghiệm độc lập (LAS-XD) dựa trên hệ thống tiêu chuẩn ASTM quốc tế.
Dưới đây là bảng thông số kỹ thuật (Specs) bắt buộc phải đạt của dòng lưới cốt sợi thủy tinh 100/100 kN/m trước khi được phép đưa vào kéo trải tại công trường:
Bảng chỉ tiêu cơ lý vật liệu lưới cốt sợi thủy tinh 100/100 kN/m
| STT | Chỉ tiêu kỹ thuật (Properties) | Đơn vị | Yêu cầu đạt (100/100) | Phương pháp thử chuẩn |
| 1 | Cường độ chịu kéo đứt dọc (MD) | kN/m | ≥ 100 | ASTM D6637 |
| 2 | Cường độ chịu kéo đứt ngang (CMD) | kN/m | ≥ 100 | ASTM D6637 |
| 3 | Độ giãn dài khi đứt (Elongation) | % | ≤ 3 | ASTM D6637 |
| 4 | Kích thước mắt lưới (Mesh size) | mm | 25.4 × 25.4 | Thước kẹp / Caliper |
| 5 | Khả năng chịu nhiệt (Melting point) | °C | > 230 | ASTM D276 |
| 6 | Hàm lượng lớp phủ (Coating content) | % | ≥ 10 | ASTM D2584 |
💡 Ghi chú chuyên gia (Tại sao lại dùng mắt lưới 25.4mm?):
Một chi tiết kỹ thuật cực kỳ tinh tế mà các kỹ sư thiết kế cần nắm rõ là Kích thước mắt lưới. Nếu như lưới 50/50 thường dùng cỡ 12.7mm, thì lưới 100/100 trên đường cao tốc lại được mặc định sản xuất với kích thước mắt lưới to hơn (25.4 x 25.4 mm).
Nguyên nhân cốt lõi: Các tuyến cao tốc và quốc lộ thường thảm lớp bê tông nhựa chặt hạt thô hoặc hạt trung (như BTNC 12.5, BTNC 19) có đường kính cốt liệu đá lớn (Dmax lớn). Kích thước mắt lưới 25.4mm được tính toán vừa vặn để các viên đá dăm cỡ lớn có thể chèn lọt qua mắt lưới, găm thẳng xuống lớp mặt đường cũ tạo thành các ngàm khóa cơ học (Interlocking) tuyệt đối. Nếu dùng mắt lưới quá nhỏ, đá dăm không lọt qua được sẽ nằm “lềnh bềnh” trên mặt lưới, gây ra hiện tượng phân lớp (Delamination) và trượt thảm bê tông nhựa khi xe tải phanh gấp.
Tại sao Cao tốc và Quốc lộ bắt buộc phải dùng lưới 100/100?
Trong quá trình thiết kế và phê duyệt hồ sơ các dự án giao thông lớn, Chủ đầu tư và các đơn vị tư vấn không chỉ xét đến chi phí đầu tư vật tư ban đầu (Initial Cost) mà còn phải đánh giá dựa trên bài toán phân tích chi phí vòng đời dự án (Life Cycle Cost Analysis – LCCA).
Mặc dù có đơn giá cao hơn so với dòng 50/50, việc chỉ định lưới địa kỹ thuật cốt sợi thủy tinh 100/100 kN/m cho các tuyến đường huyết mạch lại mang đến 2 lợi ích kinh tế – kỹ thuật rất rõ rệt:
Tăng cường Tuổi thọ mỏi (Fatigue Life) của mặt đường
Trên các tuyến cao tốc hay quốc lộ, mặt đường liên tục phải chịu tải trọng động lặp đi lặp lại từ các trục xe tải nặng (Axle loads). Tác động này gây ra hiện tượng “mỏi” cho vật liệu đàn nhớt như bê tông nhựa, dẫn đến các vệt hằn lún và rạn nứt bề mặt.
Sự hiện diện của lưới gia cường 100/100 kN/m đóng vai trò như một màng hấp thụ ứng suất cường độ cao (SAMI). Vật liệu này sẽ trực tiếp gánh chịu các lực kéo xé thay cho lớp asphalt, từ đó hạn chế tối đa sự phát triển của nứt phản ảnh. Các dữ liệu quan trắc cho thấy, việc sử dụng lưới gia cường cường độ cao giúp kéo dài chu kỳ duy tu, bảo trì mặt đường từ 3-5 năm (theo thiết kế truyền thống) lên mức 10-15 năm.
Tối ưu hóa chiều dày thảm bê tông nhựa (Asphalt Thickness)
Theo nguyên lý thiết kế mặt đường cơ học – kinh nghiệm, độ cứng và khả năng chịu lực căng của lưới 100/100 đóng góp trực tiếp vào mô-đun đàn hồi tổng thể của kết cấu mặt đường.
Nhờ sự gia tăng cường độ này, các kỹ sư hoàn toàn có cơ sở khoa học để tính toán giảm độ dày của lớp bê tông nhựa (có thể giảm từ 40mm đến 50mm) so với thiết kế mặt cắt ngang thông thường không có lưới, trong khi vẫn đáp ứng đầy đủ hệ số an toàn chịu tải.
Đánh giá hiệu quả dự toán: Ở quy mô của một tuyến quốc lộ hay đường cao tốc dài hàng chục kilomet, việc giảm được khoảng 5cm chiều dày thảm nhựa sẽ làm giảm một lượng rất lớn khối lượng bê tông nhựa nóng Asphalt. Chi phí vật liệu và ca máy thảm nhựa được cắt giảm thường bù đắp dư thừa chi phí mua sắm vật tư lưới ban đầu, mang lại hiệu quả tài chính thực tế cho tổng mức đầu tư của dự án.
Biện pháp thi công và Tiêu chuẩn chồng mí (Overlap)
Mặc dù nguyên lý làm việc tương đồng với các dòng vật liệu gia cường khác, nhưng do đặc thù màng lưới 100/100 kN/m rất cứng và trọng lượng cuộn lớn, công tác thi công tại hiện trường đòi hỏi sự kiểm soát khắt khe hơn về thiết bị và quy trình thao tác.
Để màng lưới phát huy tối đa 100% cường độ thiết kế, Tư vấn giám sát và nhà thầu thi công cần lưu ý 4 yêu cầu kỹ thuật trọng yếu sau:
Khuyến cáo sử dụng thiết bị rải cơ giới
Đối với dòng lưới 50/50, công nhân có thể dễ dàng lăn rải thủ công. Tuy nhiên, với lưới 100/100 kN/m, để triệt tiêu hoàn toàn hiện tượng chùng lưới hoặc gấp nếp (nếp nhăn), nhà thầu nên ưu tiên sử dụng máy rải lưới chuyên dụng hoặc hệ thống trục nhả cuộn gắn trên xe cơ giới (xe tải hoặc máy kéo). Thiết bị cơ giới giúp duy trì một lực căng (tension) đồng đều liên tục trong suốt quá trình kéo rải. Trong trường hợp bắt buộc rải thủ công, cần bố trí tổ đội neo giữ và dùng ống thép xỏ qua lõi cuộn lưới để kéo căng đều tay.
Kiểm soát định mức nhũ tương dính bám (Tack coat)
Lưới 100/100 có cấu trúc sợi to và dày, do đó lớp nhũ tương tưới lót nền (thường là CRS-1 hoặc CRS-2) không chỉ đóng vai trò dính bám màng lưới vào mặt đường cũ, mà còn phải đủ lượng để bão hòa ngàm khóa với lớp thảm bê tông nhựa mới phía trên.
- Định mức tham khảo: Thông thường dao động từ 0.9 – 1.3 kg/m² (cần điều chỉnh thực tế dựa trên độ rỗng và độ nhám của mặt đường hiện hữu).
- Thời gian chờ: Bắt buộc phải chờ nhũ tương phân tách hoàn toàn (chuyển sang màu đen, bốc hơi nước) mới tiến hành rải lưới. Sau khi trải, nên sử dụng máy lu lốp (lu bánh cao su) chạy qua lại 1-2 lượt vận tốc chậm để ép chặt màng lưới sát xuống mặt nền.
Xử lý chuẩn xác các vị trí mối nối (Overlap)
Do lưới rất cứng, tại các vị trí nối cuộn hoặc ngã tư giao cắt, nếu để lưới phồng lên sẽ dễ bị lưỡi gạt của máy rải thảm cuốn móc vào.
- Chồng mí dọc (theo hướng tiến của xe rải): 10cm – 15cm.
- Chồng mí ngang: 15cm – 20cm.
- Tại những điểm chồng lên nhau quá 2 lớp lưới, kỹ thuật viên bắt buộc phải dùng kéo cắt bỏ lớp lưới thừa. Không để tình trạng 3-4 lớp lưới đè lên nhau sẽ làm mất liên kết giữa lớp nhựa mới và nền đường cũ.
Kỷ luật di chuyển của xe rải thảm
Đây là lỗi thực địa thường gặp nhất. Xe chở bê tông nhựa (Asphalt trucks) khi lùi vào vị trí máy rải thảm bắt buộc phải di chuyển trên bề mặt màng lưới đã trải. Lệnh vận hành bắt buộc đối với tài xế là: Di chuyển với vận tốc chậm, tuyệt đối không phanh hãm đột ngột và không bẻ lái gắt (xoay vô lăng tại chỗ). Lực xoắn của lốp xe tải nặng có thể phá vỡ lớp nhũ tương dính bám và làm xô lệch, gấp nếp toàn bộ màng lưới bên dưới.
Thông tin hỗ trợ công tác dự toán: Việc áp dụng thi công bằng cơ giới và yêu cầu định mức nhũ tương khắt khe hơn có thể làm thay đổi nhẹ cơ cấu đơn giá dự toán của hạng mục so với các cấp đường thấp. Để cập nhật chính xác chi phí đầu vào vật tư, các kỹ sư QS và phòng đấu thầu có thể tham khảo trực tiếp bảng [báo giá lưới địa kỹ thuật cốt sợi thủy tinh 100/100] dành cho dự án tại hệ thống của Công ty Xây Lắp Phú Sơn. (Nhớ gắn link vào cụm từ trong ngoặc vuông trỏ về bài báo giá trên web xaylapphuson.vn).
Địa chỉ mua lưới địa cốt sợi thủy tinh 100/100 uy tín, chất lượng, giá rẻ
Đối với các dự án hạ tầng giao thông quy mô lớn, công tác lựa chọn nhà cung cấp vật tư đóng vai trò then chốt không kém khâu thi công. Cán bộ vật tư và Ban quản lý dự án không chỉ tìm kiếm bài toán tối ưu về đơn giá, mà còn cần một đối tác có năng lực tập kết hàng hóa đúng tiến độ, đồng thời minh bạch 100% về hồ sơ pháp lý (CO, CQ, Test LAS) để phục vụ công tác nghiệm thu thanh toán trơn tru.
Hiện nay, do đặc thù yêu cầu công nghệ sản xuất cao, hầu hết lưới cốt sợi thủy tinh cường độ 100/100 kN/m đạt chuẩn ASTM tại Việt Nam đều được nhập khẩu nguyên cuộn. Do đó, để tối ưu chi phí trung gian, các nhà thầu nên ưu tiên làm việc trực tiếp với các tổng kho phân phối cấp 1 như Công ty TNHH Đầu tư Xây Lắp Phú Sơn.
Việc nhập vật tư trực tiếp từ tổng kho mang lại 3 lợi thế cạnh tranh lớn cho nhà thầu:
- Cam kết chất lượng chuẩn dự án: 100% lô hàng xuất kho đều đi kèm bộ chứng chỉ chất lượng (CQ) từ nhà máy, chứng nhận xuất xứ (CO) rõ ràng, đáp ứng mọi tiêu chuẩn kiểm định khắt khe nhất của Tư vấn giám sát.
- Chủ động tiến độ: Năng lực tồn kho lớn giúp đáp ứng tức thời khối lượng vật tư cho các ca thảm nhựa gấp rút ban đêm, tránh tình trạng máy móc phải chờ vật tư.
- Tối ưu dòng tiền (LCCA): Là đơn vị nhập khẩu trực tiếp không qua trung gian, nhà thầu sẽ luôn nhận được mức giá sỉ tận gốc cùng các chính sách chiết khấu linh hoạt theo khối lượng thực tế của từng gói thầu.
Liên hệ nhận dự toán nhanh: Để cập nhật đơn giá vật tư mới nhất phục vụ công tác bóc tách khối lượng và đấu thầu, quý đối tác và các kỹ sư QS có thể tham khảo trực tiếp bảng báo giá lưới địa kỹ thuật cốt sợi thủy tinh 100kN cho dự án được niêm yết trên hệ thống chuyên trang thương mại của Công ty Phú Sơn.
Các câu hỏi thường gặp (FAQ) trong thiết kế & giám sát
Với nhiều năm kinh nghiệm hoạt dộng trong cung cấp lưới địa kỹ thuật cốt sợi thủy tinh 100/100kN/m và các loại vật tư địa kỹ thuật khác công ty Phú Sơn thường nhận được nhiều băn khoăn thắc mắc của khách hàng. Sau đây chúng tôi xin tổng hợp một số vấn đề được khách hàng quan tâm nhiều nhất đẻ cung cấp thông tin cho những ai quan tâm có thể dễ dàng tìm hiểu, nắm bắt thông tin:
Câu hỏi 1: Hồ sơ thiết kế yêu cầu lưới 120/120 kN/m, nhà thầu có thể dùng loại 100/100 kN/m để thay thế tương đương được không?
Trả lời: Không thể tự ý thay thế 1:1. Lưới 120/120 kN/m có cường độ chịu kéo cao hơn 20% so với lưới 100/100. Việc thay thế giảm cường độ bắt buộc phải được sự chấp thuận của Tư vấn thiết kế và Chủ đầu tư thông qua văn bản điều chỉnh thiết kế. Kỹ sư cần chạy lại phần mềm tính toán kết cấu áo đường; nếu hệ số an toàn (Safety Factor) của mặt cắt ngang vẫn thỏa mãn điều kiện chịu tải của cấp đường đó, nhà thầu mới được phép đệ trình đổi mã vật tư.
Câu hỏi 2: Lưới 100/100 kN/m có trọng lượng cuộn là bao nhiêu, công tác bốc xếp tại công trường cần lưu ý gì?
Trả lời: Do mật độ bó sợi thủy tinh dày đặc hơn gấp đôi và lớp phủ Polymer/Bitumen dày hơn, một cuộn lưới 100/100 kN/m (quy cách phổ biến 4m x 50m) thường có trọng lượng dao động từ 100kg đến 120kg (nặng hơn đáng kể so với cuộn 50/50). Vì vậy, công tác bốc xếp hạ hàng tại công trường bắt buộc phải sử dụng xe nâng (Forklift) hoặc xe cẩu tự hành, kết hợp dùng đòn thép xỏ qua lõi cuộn. Tuyệt đối không dùng cáp vải thòng lọng siết vào thân cuộn để cẩu, tránh làm gãy đứt cấu trúc sợi thủy tinh bên trong.
Câu hỏi 3: Làm sao để kiểm tra lưới 100/100 đạt chuẩn tại hiện trường bằng phương pháp trực quan?
Trả lời: Trước khi cắt mẫu gửi phòng LAS, cán bộ TVGS có thể đánh giá sơ bộ bằng mắt thường qua 3 yếu tố: (1) Lưới rải ra phải cứng cáp, không mềm nhũn như lưới nhựa PP; (2) Lớp phủ màng màu đen phải đồng đều, bám chặt, khi uốn cong nhẹ không bị bong tróc làm lộ các sợi thủy tinh màu trắng bên trong; (3) Dùng thước kẹp (Caliper) đo thử, mắt lưới phải đạt quy chuẩn 25.4 x 25.4 mm, các bó sợi dọc và ngang đan chéo vuông vức, không bị xô lệch mắt lưới.
Câu hỏi 4: Có thể rải trực tiếp lớp bê tông nhựa tạo nhám mỏng (Novachip / Micro-surfacing) lên trên lưới 100/100 được không?
Trả lời: Về mặt cơ học là hoàn toàn được, vì lưới 100/100 sinh ra để chống nứt phản ảnh cho các lớp phủ mỏng. Tuy nhiên, lớp Novachip rất mỏng (thường chỉ 1.5 – 2cm), do đó công tác thi công đòi hỏi độ chính xác tuyệt đối. Lưới phải được căng cực kỳ phẳng, không có bất kỳ nếp nhăn nào, và phải sử dụng loại nhũ tương Polymer hóa (PMA) phân tách nhanh với định mức chuẩn để đảm bảo lưới dính chặt xuống nền cũ, tránh hiện tượng máy rải Novachip cào rách lưới.
Câu hỏi 5: Mức chi phí chênh lệch giữa lưới 100/100 và lưới 50/50 hiện nay là khoảng bao nhiêu?
Trả lời: Do chi phí nguyên vật liệu (cốt sợi thủy tinh nguyên sinh) và hàm lượng lớp phủ tăng lên gấp đôi, đơn giá nhập khẩu của dòng lưới 100/100 kN/m thường cao hơn từ 70% đến 90% so với dòng 50/50 kN/m (tùy thuộc vào tỷ giá ngoại tệ và biến động cước vận tải biển từng thời điểm). Tuy nhiên, nếu đưa vào bài toán tổng mức đầu tư LCCA cho dự án lớn, khoản chênh lệch này là hoàn toàn không đáng kể so với chi phí tiết kiệm được từ việc giảm độ dày thảm bê tông nhựa và kéo dài chu kỳ bảo trì sửa chữa.
