Khe Co Giãn Đường Bê Tông Xi Măng Là Gì? Phân Loại, Cấu Tạo và Tiêu Chuẩn Kỹ Thuật Tối Ưu
Đường bê tông xi măng (BTXM) là loại kết cấu giao thông bền vững, có khả năng chịu tải nặng và tuổi thọ kỷ lục. Tuy nhiên, bất kỳ chuyên gia nào trong lĩnh vực xây dựng cũng phải đối mặt với thách thức lớn nhất của vật liệu này: sự thay đổi thể tích. Khe co giãn đường bê tông xi măng chính là giải pháp kỹ thuật tối ưu, đóng vai trò “van an toàn” giúp công trình chống nứt vỡ, kéo dài tuổi thọ lên đến $40$ năm và đảm bảo an toàn tuyệt đối cho người tham gia giao thông.
Bài viết chuyên sâu này sẽ giúp bạn hiểu rõ khe co giãn đường bê tông xi măng là gì, phân biệt các loại khe, và nắm vững các tiêu chuẩn cấu tạo then chốt theo quy định TCVN.
Xem Thêm: Tổng quan về đường bê tông xi măng
1 Khái Niệm Cốt Lõi: Khe Co Giãn Đường Bê Tông Xi Măng 💡
1.1 Khe Co Giãn: Nơi Kiểm Soát Biến Dạng Kết Cấu
Khe co giãn (còn gọi là khe biến dạng, tiếng Anh là Contraction Joint – khe co hoặc Expansion Joint – khe giãn) là những khoảng hở hẹp được chúng ta chủ động cắt hoặc chèn vật liệu tạo khe trong quá trình thi công. Các khe này phân chia kết cấu bê tông thành các khối, hoặc các tấm sàn riêng biệt.
Mục đích chính: Cho phép bê tông co ngót (khi nhiệt độ giảm hoặc mất độ ẩm) và giãn nở (khi nhiệt độ tăng) một cách tự do mà không tạo ra ứng suất nội sinh quá mức, vốn là nguyên nhân chính gây ra các vết nứt ngẫu nhiên, mất thẩm mỹ và làm giảm khả năng chịu lực của mặt đường.
1.2 Tác Dụng Vượt Trội Của Khe Co Giãn
Việc lắp đặt và thi công khe co giãn đường bê tông xi măng đúng tiêu chuẩn mang lại nhiều lợi ích:
- Chống Nứt Vỡ: Hạn chế triệt để sự phát sinh các vết nứt ngẫu nhiên trên bề mặt bê tông, điều mà thường xảy ra trong khoảng $3-6$ tháng đầu sau khi đổ.
- Bảo Toàn Kết Cấu: Đảm bảo kết cấu mặt đường không bị phá hủy hoặc biến dạng do tác động nhiệt độ hay ngoại lực (tải trọng xe).
- Kéo Dài Tuổi Thọ: Giữ vững khả năng chịu lực của công trình, tiết kiệm đáng kể thời gian và chi phí bảo trì.
- An Toàn Giao Thông: Giữ độ bằng phẳng của mặt đường, ngăn ngừa sự chênh lệch cao độ giữa các tấm, từ đó đảm bảo an toàn cho phương tiện di chuyển.
-

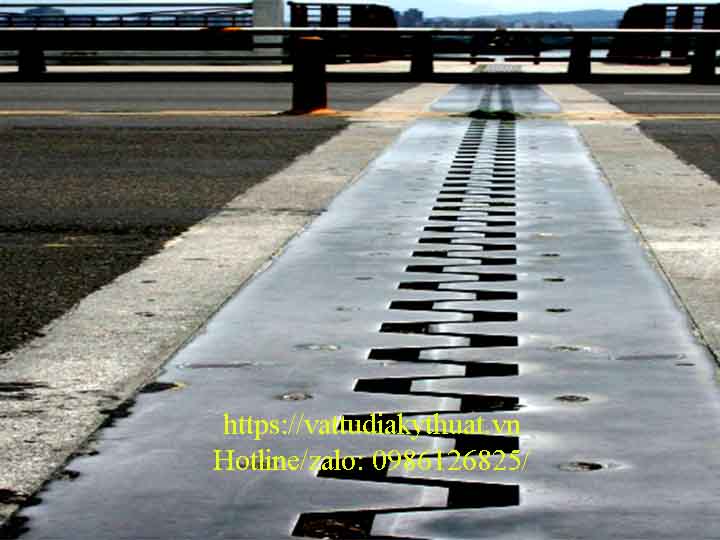

Khe co giãn hạng mục quan trọng cấu thành dường bê tông xi măng chất lượng
1.3 Phân Loại Khe Biến Dạng Phổ Biến Trong Xây Dựng
Trong xây dựng nói chung và cầu đường nói riêng, chúng ta thường phân biệt ba loại khe biến dạng chính:
- Khe Nhiệt (Thermal Joint): Loại phổ biến nhất trên cầu đường. Tác dụng chính là hạn chế ảnh hưởng của lực co giãn do thay đổi thời tiết, nhiệt độ. Khe nhiệt thường chỉ cắt qua thân công trình (mặt đường) mà không cắt qua móng.
- Khe Kháng Chấn (Seismic Joint): Bảo vệ công trình khỏi các rung chấn địa chất như động đất. Khe kháng chấn phân tách công trình thành các khối riêng biệt để chúng chuyển động độc lập khi có rung chấn.
- Khe Lún (Settlement Joint): Cắt đôi công trình từ móng cho đến mái. Được thiết kế để tránh tình trạng sụt lún không đều khi công trình được xây dựng trên nền đất yếu hoặc có sự chênh lệch lớn về khối lượng (ví dụ: công trình kết hợp nhà cao tầng và thấp tầng).
Xem Ngay: Quy trình thi công đường bê tông xi măng tối ưu chi phí
2 Tiêu Chuẩn Cấu Tạo Khe Co và Khe Giãn Đường BTXM 🏗️
Trong thi công đường bê tông xi măng, chúng ta tập trung chủ yếu vào Khe Nhiệt, bao gồm Khe Co và Khe Giãn. Tiêu chuẩn cấu tạo của hai loại khe này tuân thủ theo quy định nghiêm ngặt tại Tiêu chuẩn Quốc gia TCVN 9345:2012.
2.1 Cấu Tạo và Tiêu Chuẩn Khe Co Bê Tông (Contraction Joint/Control Joint)
Khe co là loại khe được ứng dụng rộng rãi nhất trên các tuyến đường.
- Tác dụng: Kiểm soát các vết nứt ngẫu nhiên, cho phép bê tông nứt tại một vị trí đã định trước trong quá trình co ngót do nhiệt độ và độ ẩm giảm.
- Khoảng cách bố trí: Khe co được đặt cách nhau với khoảng cách gần hơn, thường từ $5\text{m} – 9\text{m}$.
- Quy tắc chung: Khoảng cách giữa các khe co nên bằng $\mathbf{24\text{ đến } 36\text{ lần chiều dày}}$ mặt đường bê tông (thông thường là $\mathbf{30\text{ lần}}$). Ví dụ, mặt đường dày $25\text{ cm}$ thì khoảng cách khe co là $7,5\text{ m}$.
- Kỹ thuật thi công:
- Chiều sâu cắt: Khe co chỉ cắt $\mathbf{1/4\text{ đến } 1/3}$ chiều dày của bản bê tông. Ví dụ: bản dày $20\text{ cm}$ thì độ sâu cắt tối thiểu là $5\text{ cm}$.
- Thời điểm cắt: Cực kỳ quan trọng. Chúng ta cần cắt khe co sớm, thường là $\mathbf{6\text{ đến } 18\text{ giờ}}$ sau khi đổ bê tông (không để quá $24$ giờ) để vết nứt tự nhiên hình thành bên dưới khe cắt.
- Thanh truyền lực: Sử dụng thanh truyền lực (Dowel Bars) tại khe co để đảm bảo truyền tải trọng hiệu quả giữa các tấm.

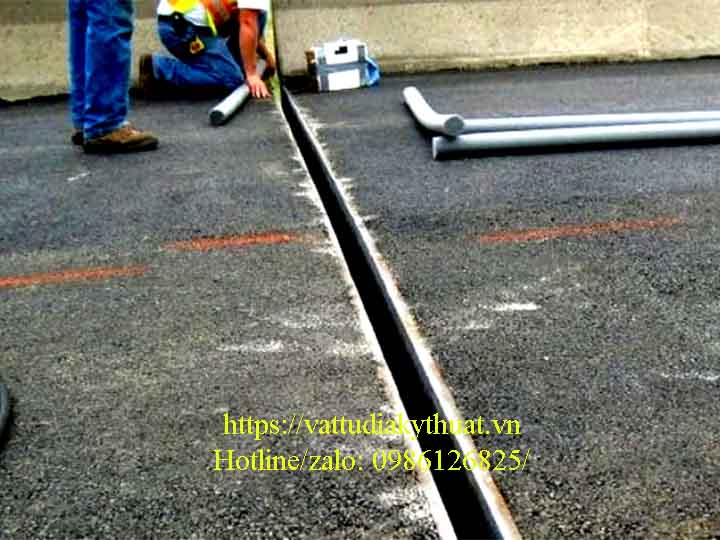

2.2 Cấu Tạo và Tiêu Chuẩn Khe Giãn Bê Tông (Expansion Joint)
Khe giãn có cấu tạo khác biệt, được thiết kế để giải phóng áp lực giãn nở tích tụ.
- Tác dụng: Phân tách hoàn toàn các tấm sàn bê tông với nhau hoặc với các kết cấu khác (cột, móng, tường). Cho phép các thành phần kết cấu chuyển động độc lập khi nhiệt độ tăng.
- Khoảng cách bố trí: Khe giãn đặt cách nhau một khoảng lớn hơn, thường từ $\mathbf{35\text{m} – 50\text{m}}$ tùy thuộc vào kết cấu (có cốt thép hay không, có chịu tác động trực tiếp của ánh sáng mặt trời hay không).
- Kỹ thuật thi công:
- Cắt suốt chiều dày: Khác với khe co, khe giãn phải cắt suốt chiều dày của bản bê tông, tách tấm bê tông thành hai phần riêng biệt nhau.
- Bề rộng khe: Bề rộng khe tối thiểu là $\mathbf{20\text{ mm}}$ để chứa vật liệu đệm và cho phép sự giãn nở tối đa.
- Vật liệu chèn đệm: Chúng ta phải chèn vật liệu đệm nén được (như xốp hoặc gỗ) vào khe giãn trước khi đổ bê tông để tạo khoảng trống.
Ứng dụng lưới địa sợi thủy tinh trong nâng cấp đường bê tông xi măng lên bê tông nhựa
3 Lưu Ý Kỹ Thuật Khi Bố Trí và Thi Công Khe Co Giãn Quan Trọng Nhất 🚧
Trong quá trình thi công thực tế, các chuyên gia cần lưu tâm đến những yếu tố sau để tối ưu hóa hiệu quả của khe co giãn đường bê tông xi măng:
3.1 Kiểm Soát Hình Dạng Tấm Bê Tông
- Tỷ lệ Chiều Dài: Chiều Rộng: Khe co giãn hoạt động hiệu quả nhất khi tỷ lệ dài : rộng của ô sàn bê tông là $\mathbf{1:1}$. Tỷ lệ này không nên vượt quá $\mathbf{1:1,5}$. Tỷ lệ quá lớn sẽ làm tăng nguy cơ nứt giữa tấm.
- Bố trí ở Vị trí Dễ Nứt: Chúng ta nên tạo khe co giãn dọc theo các trục cột hoặc dưới các khu vực có sự thay đổi đột ngột về tiết diện.
3.2 Thanh Truyền Lực và Cốt Thép
- Sử dụng Thanh Truyền Lực: Đối với sàn bê tông chịu tải trọng lớn, thanh truyền lực là bắt buộc tại khe co ngang. Thanh truyền lực giúp truyền tải trọng giữa các tấm một cách hiệu quả, ngăn ngừa hiện tượng lún lệch và mài mòn mép khe.
- Tách Cốt Thép: Nếu sàn bê tông có cốt thép, chúng ta phải tách cốt thép ở vị trí khe giãn và khe co dọc (thanh neo), đảm bảo tấm bê tông chuyển vị độc lập.

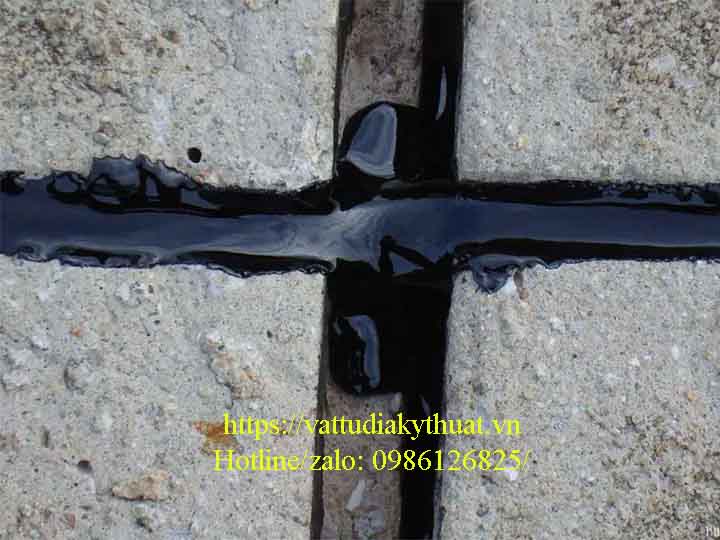

3.3 Vấn Đề Vật Liệu Chèn Khe (Trám Khe)
Sau khi cắt và vệ sinh khe, chúng ta cần trám khe bằng vật liệu chuyên dụng.
- Nguyên tắc: Vật liệu chèn khe phải có tính đàn hồi cao, khả năng hấp thụ và phục hồi sau khi biến dạng.
- Tránh vật liệu truyền thống: Chúng ta không nên sử dụng các vật liệu truyền thống như nhựa đường kết hợp dây đay. Nhựa đường dễ chảy tràn khi trời nóng, dính vào bánh xe và làm bẩn mặt đường.
- Sử dụng Matit Chuyên Dụng: Vật liệu lý tưởng là matit chèn khe rót nóng gốc polymer hoặc keo trám gốc PU/MS. Những vật liệu này tạo thành lớp bảo vệ dẻo dai, ổn định nhiệt và ngăn ngừa tuyệt đối sự xâm nhập của nước.
Việc lựa chọn matit chèn khe co giãn đường bê tông xi măng chất lượng cao là bước cuối cùng quyết định sự hoàn hảo của công trình. Để đảm bảo độ bền và tuổi thọ cho tuyến đường của bạn, hãy liên hệ ngay công ty Phú Sơn qua hotline/zalo 0986126825 để được tư vấn các giải pháp matit chèn khe chuyên dụng, đạt tiêu chuẩn kỹ thuật với mức giá tốt nhất trên thị trường.
4 Tầm Quan Trọng Của Việc Tuân Thủ Tiêu Chuẩn Kỹ Thuật 🏆
Nắm vững và tuân thủ chặt chẽ tiêu chuẩn cấu tạo khe co giãn đường bê tông xi măng là yếu tố then chốt giúp các công trình giao thông đạt được độ bền bỉ và tuổi thọ tối đa. Việc đầu tư đúng mực vào kỹ thuật cắt khe, bố trí thanh truyền lực, và sử dụng matit chèn khe co giãn đường bê tông xi măng chất lượng cao không chỉ là tuân thủ quy định mà còn là chiến lược thông minh để tiết kiệm chi phí bảo trì lâu dài và bảo vệ an toàn cho người sử dụng.
Hãy đảm bảo rằng mỗi khe co giãn được thi công chính xác, đúng thời điểm và được bảo vệ bằng vật liệu chèn khe tốt nhất. Bằng cách này, bạn sẽ tạo ra những tuyến đường thực sự bền vững, chống chịu được sự khắc nghiệt của thời tiết Việt Nam.
